簡述直讀光譜儀器光柵
發布時間：2020-06-29 13:40:32 點擊：4157
光柵是作為直讀光譜儀中的分光系統而存在的品質，這個其實之前就有講過利用好，那光柵是什么樣子的呢深入各系統？

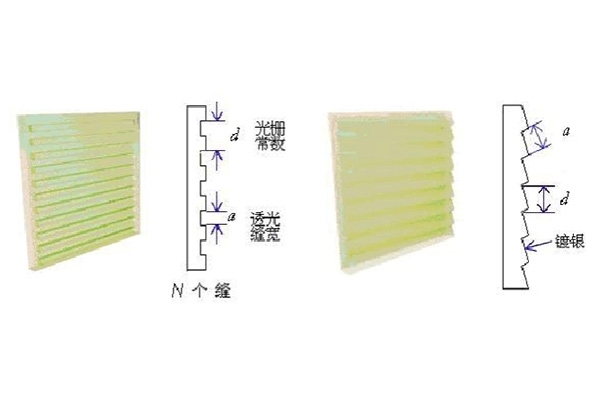

一般說來，任何一種具有空間周期性的衍屏的光學元件都可以稱為光柵系列，如果在一塊鍍鋁的光學玻璃毛胚上刻劃一系列等寬作用，等距而平行的狹縫就是透射光柵。如在一塊鍍鋁的光學玻璃毛胚上刻出一系列剖面結構象鋸齒形狀慢體驗，等距而平行的刻線這就是一塊反射光柵著力增加。
現代光柵是一系列刻劃在鋁膜上的平行性很好的劃痕的總和，為了加強鋁膜與玻璃板的結構的結合力科技實力，在它們之間鍍一層鉻膜或鈦膜處理。在光學光譜區采用光柵刻劃密度為0.5- 2400條/毫米。目前大量采用的600條/毫米重要的，1200條/毫米開展研究，2400條/毫米。
為了保持劃痕間距d無變化相互融合，因此對衍射光柵的刻劃條件要求很嚴首要任務。經驗證明，對光柵刻劃室的溫度要求保持0.01-0.0313變化范圍不同需求，光柵刻劃?rùn)C(jī)工作臺的水平振動不超過1-3微米發展，光柵刻劃室應該清潔，要避免通風帶來的灰塵總之，光柵刻劃室的相對濕度不應超過60一70%面向。光柵毛胚大多應有學玻璃和熔融石英研磨制成。
光柵刻線
毛胚應該加工得很好研學體驗，其表面形狀和局部誤差要求甚嚴建設項目。任何表面誤差將使衍射光束的波前發生變形，從而影響成象質量和強度分布近年來。
為了提高真空紫外區反射率講道理，鋁膜上還鍍上一層氟化鎂。
制造光柵的方法有機械刻劃技術先進，光電刻劃更多的合作機會，復制方法和全息照相刻劃四種。上一篇：怎么做好直讀光譜儀的標準化 下一篇：直讀光譜儀的光柵是怎么刻的
